Uli Mößlang / Volker Jeschkeit

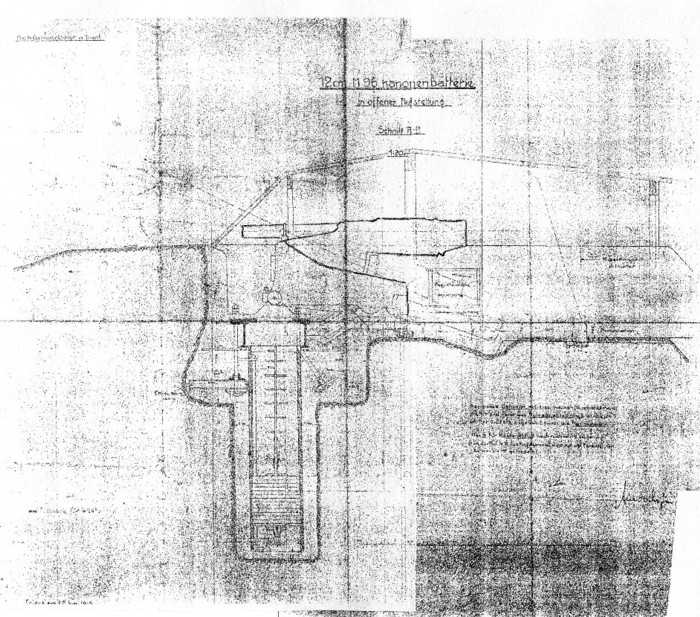

Die Zeichnungen zeigen die montierte 12cm/M96 Kanone auf Festungslafette
(MSK) mit Schrapnellschirm und max. Höhenwinkel von 26 Grad, so wie sie

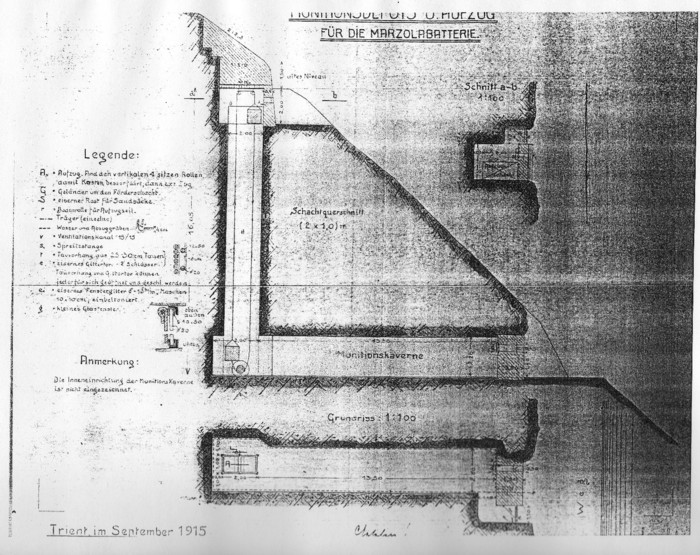

in der Batterie Marzola montiert war und die weiter unterhalb liegende
Munitionskaverne mit dem Aufzugsschacht für die Munition.
Zur Geschützstellung: Deutlich zu sehen, innerhalb des betonierten
Drehkranzes (gebogene Stahl-Laufschiene, jetzt natürlich entfernt) ist
der verschüttete Schacht für die Gegengewichte die als inertiale
Rücklaufbremse dienten.
Mehr als 26 Grad Höheneinstellung wurde vom Artilleriekommando nicht
gefordert, der Seitenrichtwinkel ist 112 Grad.
Die Geschütze hatten eine ausreichende Reichweite, das Valsugana als
auch das Valsorda zu bestreichen. Aufgrund der Montage auf
Festungslafette war ihr Feuer auch sehr präzise.

VJ
